Eendraadschema maken volgens AREI

Een eendraadschema is verplicht volgens het AREI voor elke elektrische installatie in België. Met PlanElektra maak je het zelf — gratis, in je browser, klaar voor keuring. Geen installatie, geen account nodig.

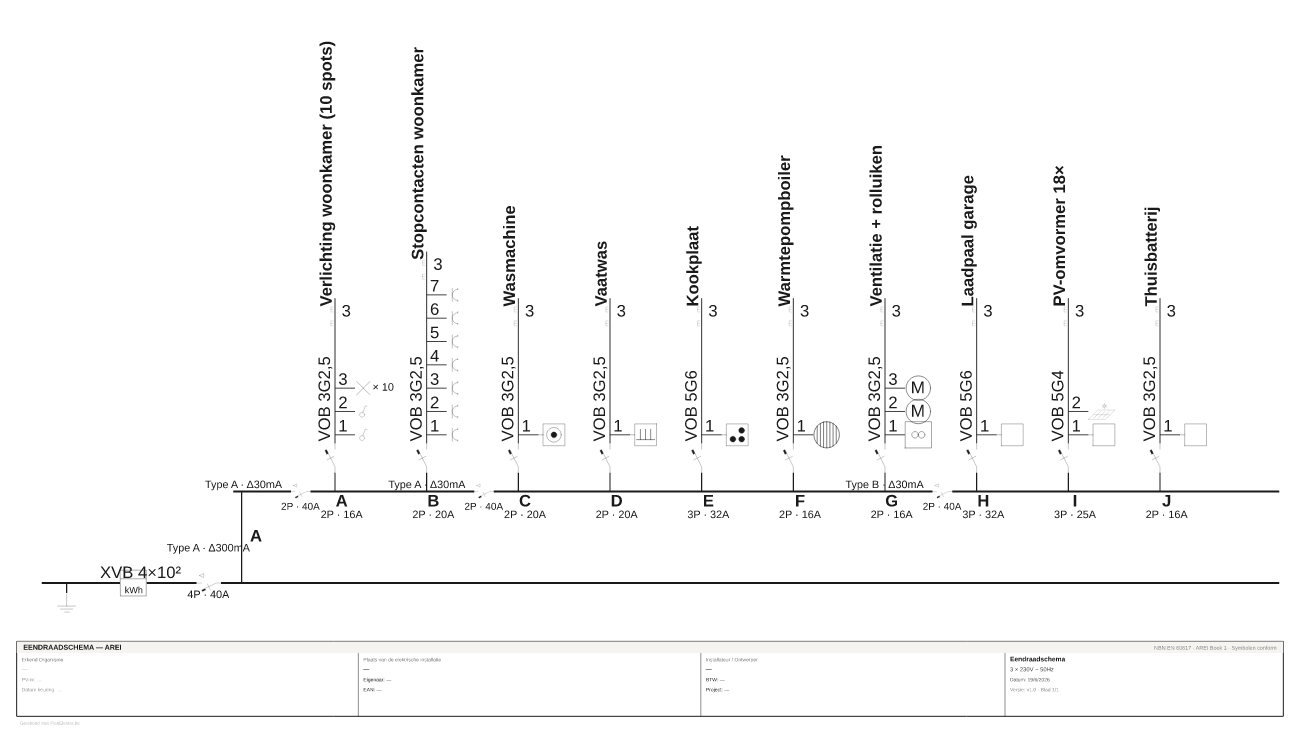

Wat is een eendraadschema?

Een eendraadschema (ook wel éénlijnschema) is een technisch overzicht van je volledige elektrische installatie. Het toont alle kringen, beveiligingen, kabels en toestellen — van de meter tot het laatste stopcontact. Bij een keuring door Vinçotte, BTV of een ander erkend organisme is dit schema verplicht.

Wat moet erop staan?

• Hoofdbeveiliging — hoofdschakelaar + 300 mA selectief differentieel
• Differentialen — 30 mA Type A per groep (max 8 kringen), conform KB 9/9/2019
• Automaten (MCB) — per kring, met Curve C + nominale stroom + 3 kA
• Kabeltype en sectie — bv. XVB Cca 3G2,5 mm²
• Symbolen — officiële NBN EN 60617 symbolen voor stopcontacten, lichtpunten, schakelaars, vaste toestellen
• Kringnummering — elke kring een letter (A, B, C...) die overeenkomt met het situatieplan
• Titelblok — naam, adres, EAN-nummer, datum, versienummer, installateur

Kabel-, automaat- en aansluitpunt-tabel

De AREI-tabel die je in elk Belgisch eendraadschema correct moet toepassen — afwijken hiervan = automatische inbreuk bij keuring:

Volledig overzicht inclusief differentieel-keuze + situatieschema-conventies: zie zekeringkast samenstellen volgens AREI.

Stappenplan: zelf een eendraadschema opstellen

1. 1Inventariseer je kringen. Lijst alle kringen op: verlichting per kamer, stopcontacten per kamer, elk vast toestel (kookplaat, oven, vaatwas, droogkast, wasmachine, microgolfoven, warmtepomp, laadpaal). Vaste toestellen krijgen elk een eigen kring — gemengd worden ze nooit.
2. 2Kies kabelsectie + automaat per kring. Gebruik de tabel hierboven. Tip: bij twijfel naar boven afronden — een dikkere kabel met dezelfde automaat is altijd AREI-conform.
3. 3Groepeer kringen onder differentialen. Per groep van max 8 kringen één 30 mA Type A. Boven alles één 300 mA selectief. Oven + kookplaat mogen uitzonderlijk onder 300 mA direct (geen extra 30 mA nodig).
4. 4Plaats kringnummering. Geef elke kring een letter (A, B, C, ...). Belangrijk: identiek aan het situatieplan + identiek aan de automaat-labels in de zekeringkast. De keurder cross-checkt.
5. 5Voeg titelblok + officiële symbolen toe. Onderaan: naam, adres, EAN-nummer, datum, versienummer (verplicht), naam van wie het schema opmaakte. Gebruik officiële NBN EN 60617 symbolen — geen hand-getekende vereenvoudigingen.
6. 6Controleer + exporteer. Cross-check tegen AREI-validaties: 30 mA Type A op alle eindkringen, max 8 punten per kring, geen overbelaste combinaties, kinderveilige stopcontacten in vochtige ruimtes. Export als PDF voor de keuring.

Hoe werkt PlanElektra?

Veelgemaakte fouten bij eendraadschema's

Een keurder let specifiek op deze zaken:

• Meer dan 8 punten per kring — max 8 contactdozen of lichtpunten per automaat
• Vaste toestellen niet op eigen kring — wasmachine, droogkast, kookplaat moeten apart
• Ontbrekende 30 mA Type A differentieel — verplicht op alle eindkringen sinds 1 januari 2020 (KB 9/9/2019)
• Verkeerde kabelsectie — 2,5mm² voor stopcontacten (C20A), 1,5mm² enkel voor verlichting (C16A)
• Type A ontbreekt bij differentieel — Type AC is verboden in België
• Geen versienummer — verplicht op elk schema
• Stopcontacten zonder kinderveiligheid — IPXX-D verplicht sinds 2023

PlanElektra controleert al deze punten automatisch via de ingebouwde AREI-validatie en de AI Dieptecontrole.

Gratis vs. betalende tools

Trikker kost meerdere honderden euro's (levenslange licentie), professionele CAD-tools 50+ EUR per maand. PlanElektra is gratis te gebruiken — je betaalt alleen 9 EUR als je een keuringsklare PDF zonder watermerk wilt exporteren. Geen abonnement, geen installatie, werkt op elke computer en tablet. Zie prijzen voor details.
